LVDT 변위 센서는 터널을 실시간으로 모니터링할 수 있습니다.

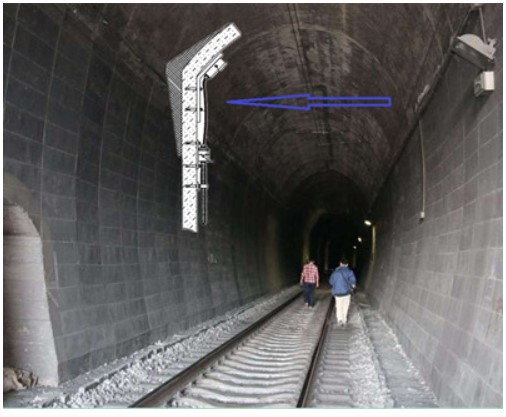

변위 데이터 수집 및 감지 시스템은 터널을 실시간으로 모니터링할 수 있습니다. 이 시스템의 주요 목적은 심각한 손실을 초래할 수 있는 터널의 갑작스러운 붕괴를 예방하는 것입니다. 구조적 균열, 침하 등이 발생한 터널의 주요 응력 지지 부위에 관련 센서를 설치하여 실시간 모니터링, 시스템 임계값 설정, 과대값 자동 경보 발령, 관련 관리 부서의 사전 예방을 지원합니다.

소웨이의 변위 데이터 수집 및 감지 시스템은 다양한 도로와 교량에 맞춤형 센서 솔루션을 제공할 수 있습니다.

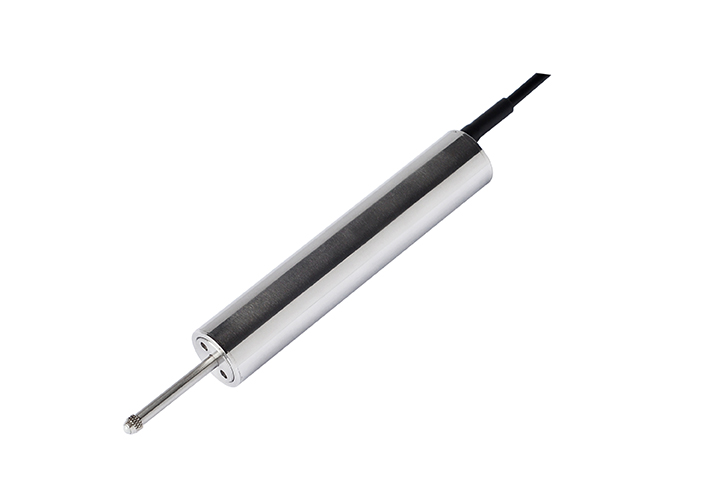

1. 리바운드 LVDT 변위 센서 솔루션

검출 철심(프로브)은 센서 본체에 연결됩니다. 접촉 프로브는 내마모성 도금 처리된 경질 공구강 또는 플라스틱 플랫 헤드로 제작되었으며, 중앙은 스프링으로 연결됩니다. 측정 대상물이 프로브에 닿으면 프로브가 수축하고, 이때 압축된 양은 변형된 물체에서 측정 대상물까지의 변위입니다. 측정 대상물이 프로브에서 떨어지면 스프링의 작용으로 철심이 자동으로 반발합니다.

이러한 종류의 센서는 측정 대상을 철심에 연결하기 불편할 때 사용됩니다. 예를 들어 기계의 변형, 팽창 및 늘어남, 롤 간격, 대상의 두께, 도구 위치, 도로 또는 교량의 구조 감지 등을 테스트하는 데 사용됩니다.

2. 분할형 LVDT 변위 센서 솔루션

감지 코어는 중공 원통형 센서 본체와 분리되어 있으며, 코어의 직경은 원통 내경보다 작습니다. 코어는 중공 원통에 삽입될 수 있습니다. 센서와 코어 사이에 상대적인 변위가 있으면 센서가 자동으로 감지합니다. 코어는 비접촉식이므로 기계적 마찰이 없어 수명이 길고 주파수 응답이 높습니다. 펀치, 압연기, 디젤 장치, 오일 실린더(유압 실린더), 시험기, 사출 성형기 등 움직이는 기계 장비의 거리 감지 및 밸브 개방 감지에 사용할 수 있습니다.
