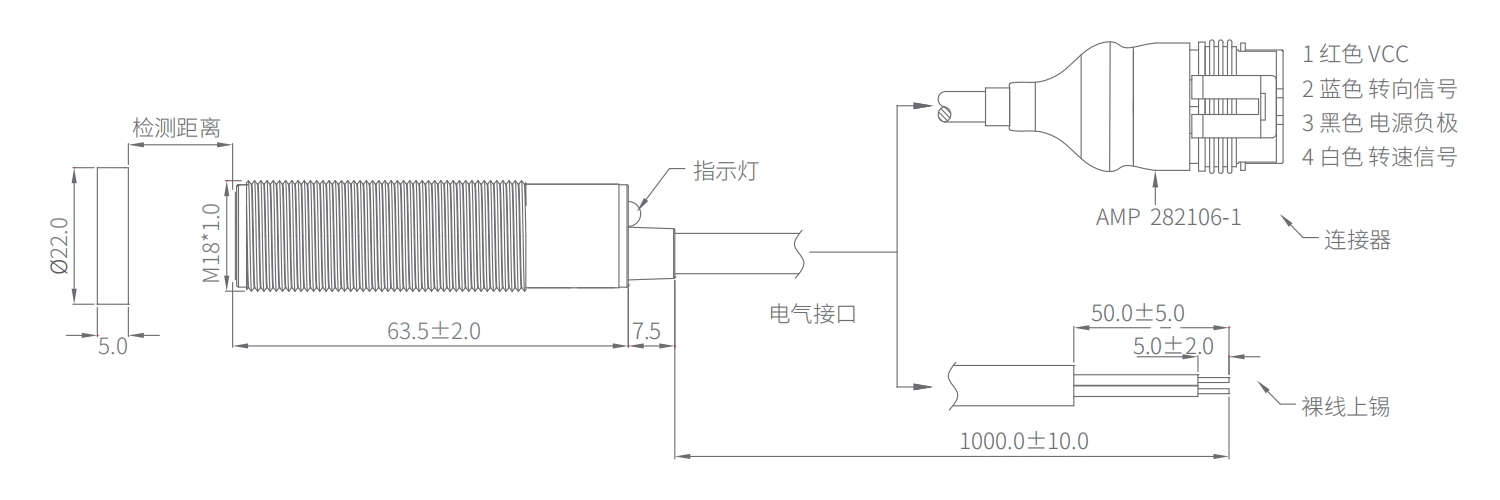

SPH318 시리즈 정방향 및 역방향 속도 센서는 홀 원리를 통해 감지합니다. 축과 휠에 두 개의 대응하는 자석을 (대칭적으로 배치하여, 한 자석의 N극은 센서를 향하고 다른 자석의 S극은 센서를 향하도록) 고정하고, 센서 프로브의 감지면에 있는 화살표가 자석 회전 방향과 마주보도록 고정합니다.

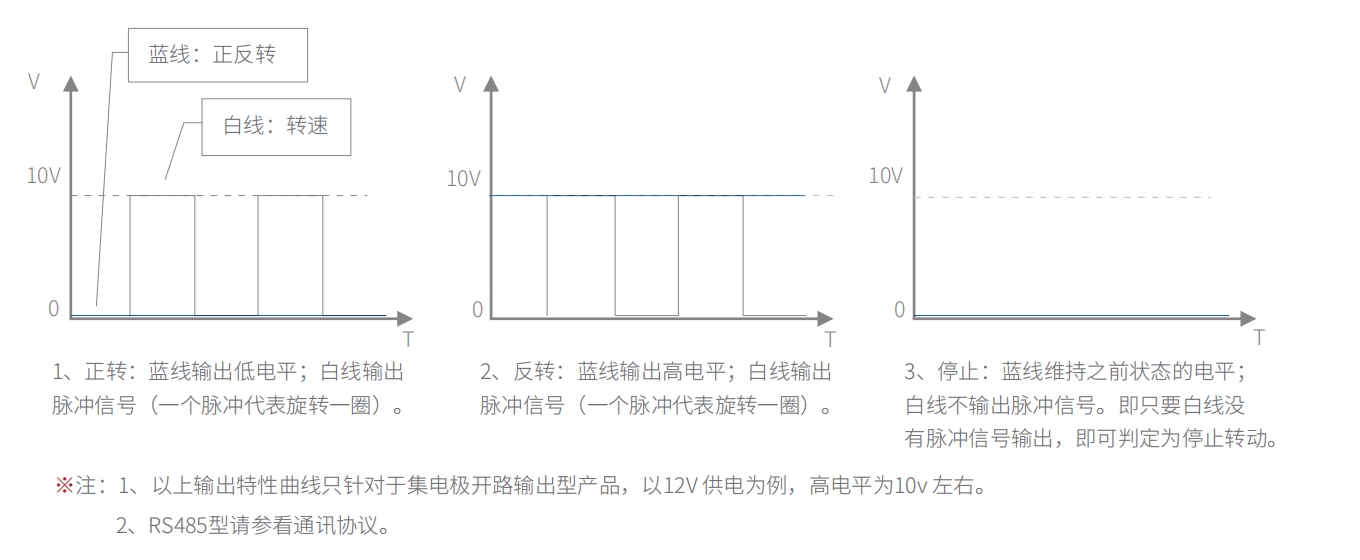

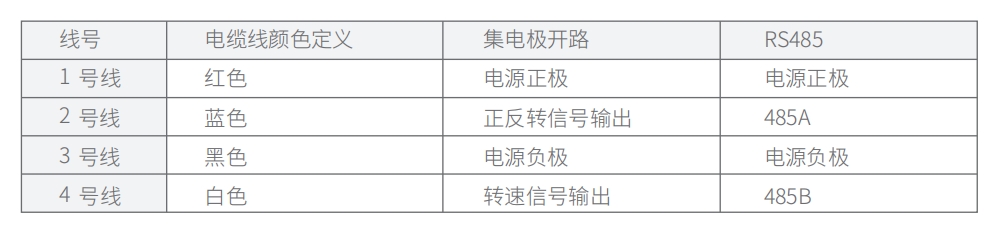

휠이나 샤프트가 회전하면 자석으로 센서 프로브를 화살표 방향으로 움직입니다. 라인 2(파란색 선)는 정회전 신호(로우 레벨)를 출력하고, 라인 4(흰색 선)는 정회전 속도 펄스 신호를 출력합니다. 반대로, 라인 2(파란색 선)는 역회전 신호(하이 레벨)를 출력하고, 라인 4(흰색 선)는 역회전 속도 펄스 신호를 출력합니다.

안정적인 성능, 높은 신뢰성, 긴 서비스 수명

강력한 간섭 방지 능력, 좋은 주파수 특성, 연속 측정 가능

소형, 간단한 구조, 비접촉식, 낮은 시동 토크

사용 가능한 넓은 온도 범위
