Measurement of various non corrosive gases
압력 센서
SYP 시리즈 압력 센서는 탄성 요소의 특정 표면에 부착된 금속 스트레인 게이지 또는 반도체 스트레인 게이지를 사용합니다. 힘, 토크, 속도, 가속도, 유량과 같은 물리량이 탄성 요소에 작용하면 요소의 응력과 변형률이 변하고, 이는 스트레인 게이지의 저항 변화를 유발합니다. 저항의 변화는 회로에 의해 처리되어 전기 신호로 출력되는데, 이것이 저항 스트레인 센서의 작동 원리입니다. SYP 시리즈 압력 센서는 고정밀 압력 센서 부품을 사용하며, 내장된 회로는 압력 하에서 센서가 출력하는 밀리볼트 신호를 표준 전류 또는 전압 출력 신호로 변환합니다. 구조는 완전 스테인리스 스틸 일체형 용접 공정을 채택하여 열악한 작업 조건에서도 제품이 장기간 안정적으로 작동할 수 있도록 보장합니다.
SYP250E 시리즈 방폭 압력 센서는 폭발 위험이 있는 위험한 작업 환경을 위해 특별히 설계된 제품입니다. 본 제품은 본질 안전 방폭 및 방폭의 두 가지 방폭 기능을 갖추고 있으며, 두 제품 모두 국가 방폭 전기제품 품질 감독 검사 센터의 방폭 인증을 통과했습니다.
초저온 특성이 우수하고 -40도에서도 안정적으로 동작합니다.
넓은 범위, 무선 주파수 간섭에 강하고 신호가 안정적입니다.
강력한 과부하 용량(4배), 진동 방지, 충격 방지, 낙뢰 방지
고온 및 저온, 부식성, 방수 환경에 적합한 다양한 프로브 선택
-
응용 프로그램
-
기본 매개변수
-
치수
-
모델
-
견적 요청
-
관련 상품
응용 프로그램
-
-

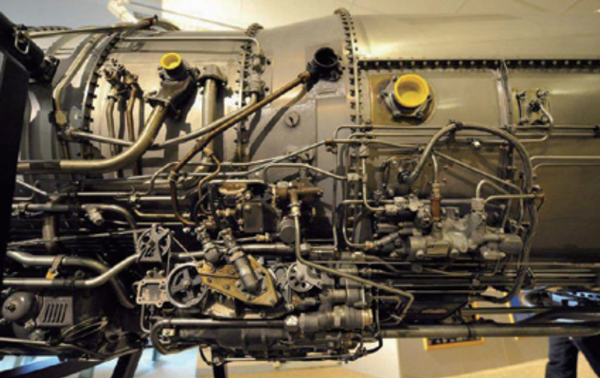

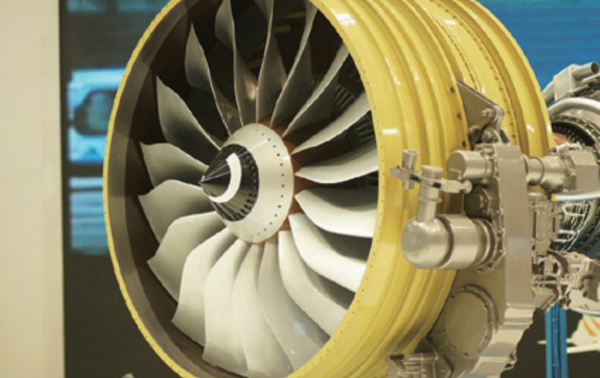

Engine pressure detection -

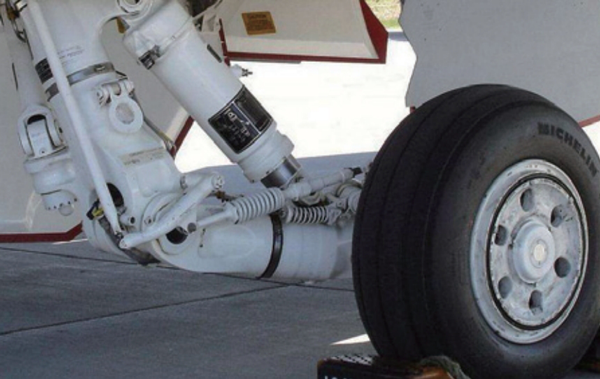

Hydraulic mechanism pressure detection -

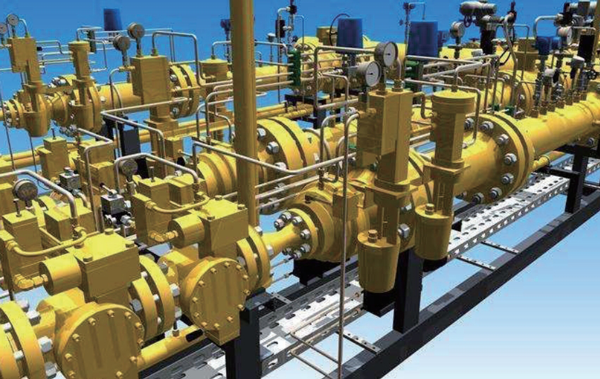

Channel pressure detection
기본 매개변수
| 제품 시리즈 | 시피030 | 시피210 | 시피240H | 시피250티 | 시피250E | 시피265L | 2만 5천 시엔 |
| 애플리케이션 | 작은 행사 | 자동차 에어컨 | 유압 제어 | 낙뢰 보호 위치 | 방폭 장소 | 레벨 측정 | 알람 제어 |
| 측정 매체 | 316 또는 304 스테인리스 스틸과 호환되는 다양한 액체, 가스 또는 증기 | ||||||
| 측정 범위 | 게이지압력 0.01MPa~250MPa, 절대압력 0.1MPa~250MPa, 진공도 0~-0.1MPa | ||||||
| 과부하 압력 | 전체 규모의 2배 또는 300MPa(둘 중 작은 쪽) | ||||||
| 출력 신호 | 4-20mADC(2선식); 0~5VDC, 0~10VDC(3선식) Modbus(RS232 또는 RS485) | 스위칭 출력 | |||||
| 공급 전압 | 9-36VDC(2선식), 24 ± 5VDC(3선식) | ||||||
| 중간 온도 | -30～+85℃ | ||||||
| 주변 온도 | -20~+85℃ | ||||||
| 보관 온도 | -40～+90℃ | ||||||
| 상대 습도 | ≤95%(40℃) | ||||||
| 상승 시간 | ≤ 5밀리초 내 최대 90% FS | ||||||
| 정확성 | 레벨 0.5, 0.25(비선형성, 반복성, 히스테리시스 등의 종합적 오류 포함) | ||||||
| 온도 드리프트 | ≤± 0.05% FS/℃ (온도 범위 -20~85℃, 영점 및 범위에 대한 온도 효과 포함) | ||||||
| 온도 보상 범위 | 0～70℃ | ||||||
| 안정 | 일반: ± 0.1% FS/년; 최대: ± 0.2% FS/년 | ||||||
| 유전체 접촉 재료 | 304 또는 316 스테인리스 스틸 | ||||||
| 하우징 소재 | 304 또는 316 스테인리스 스틸, 산업용 사용 시 쉘은 알루미늄 합금으로 스프레이 페인팅됩니다. | ||||||
| 설치 방법 | 나사산 설치 | ||||||
| 압력 연결 | M20x1.5, M12x1, G1/4, G1/2 외부 나사산 등 | ||||||

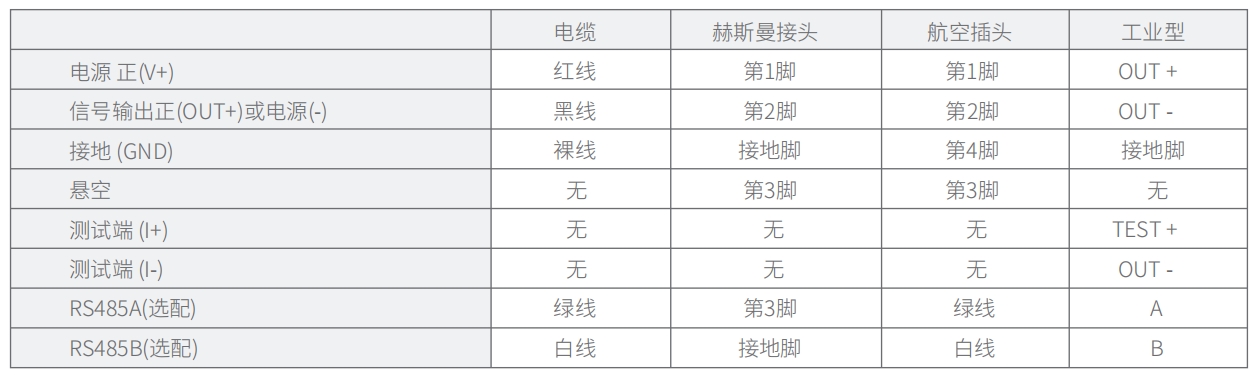

| 전기 연결 | 4코어 차폐 케이블, 항공 플러그, 히르슈만 커넥터 등 | ||||||
기본 매개변수

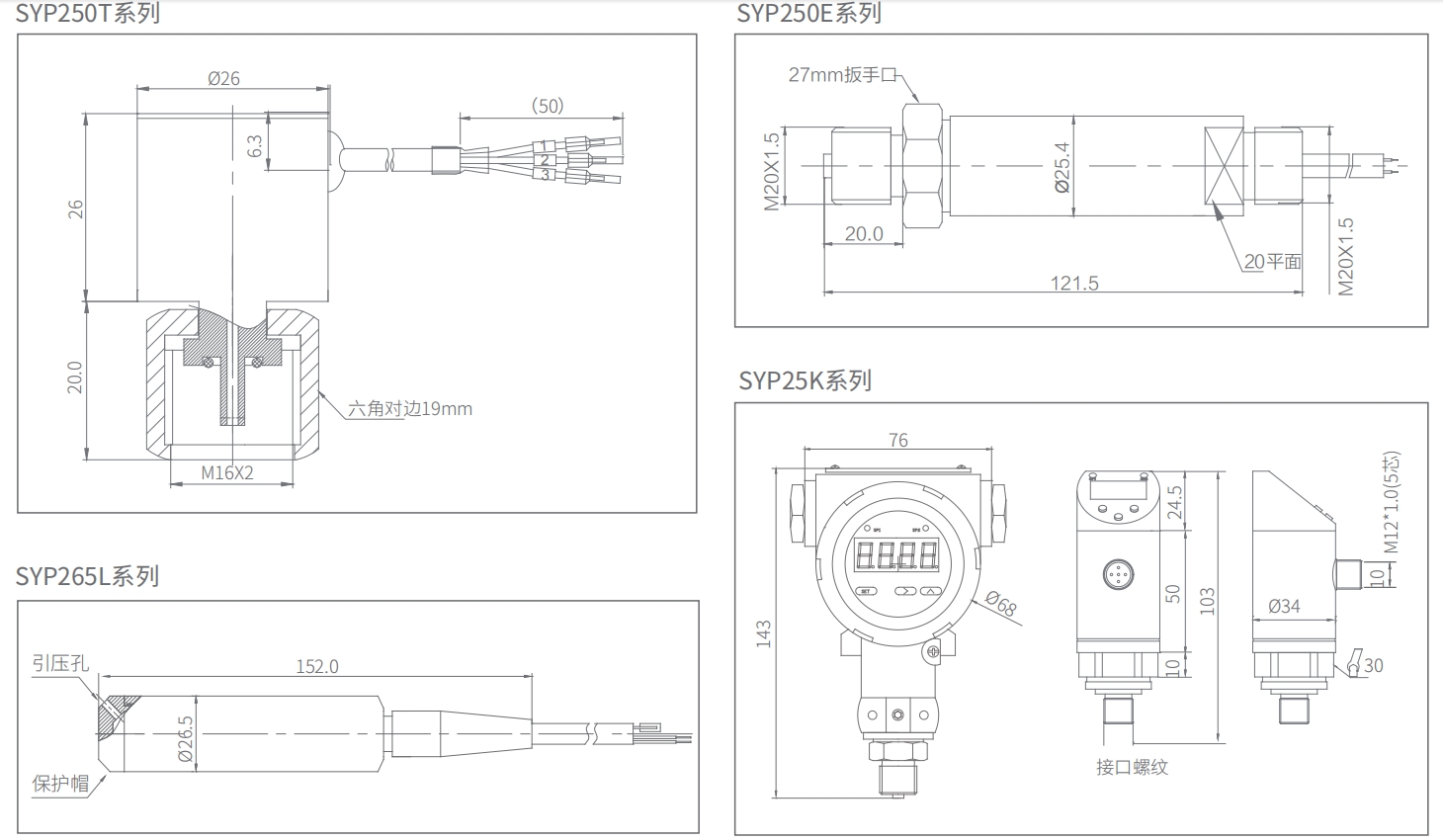

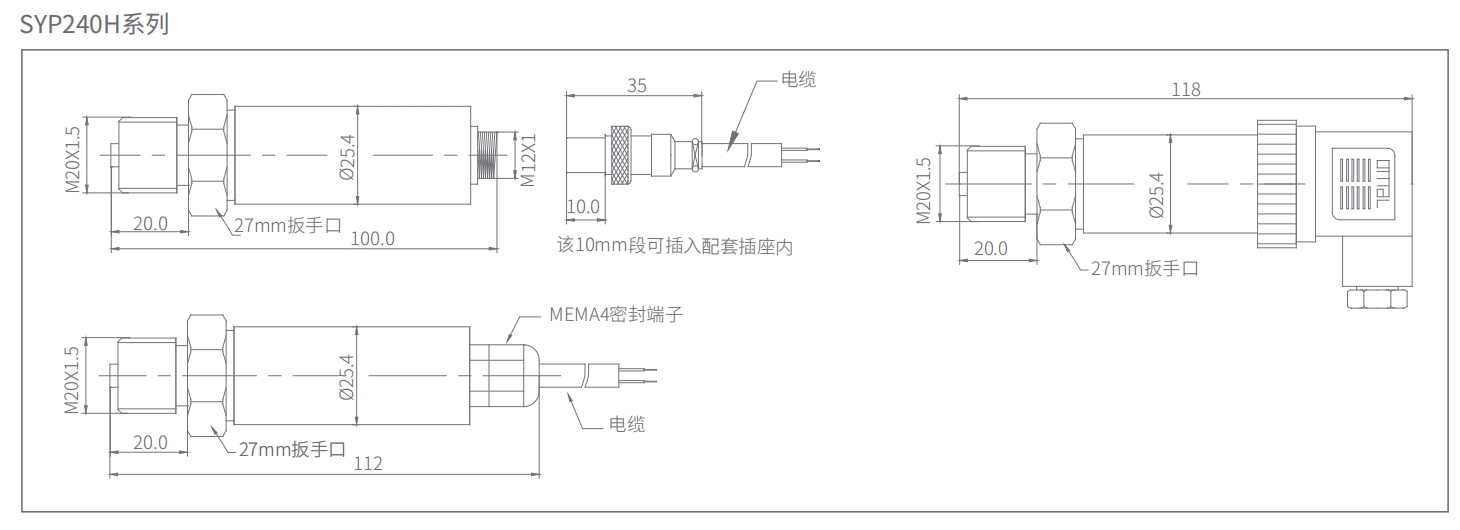

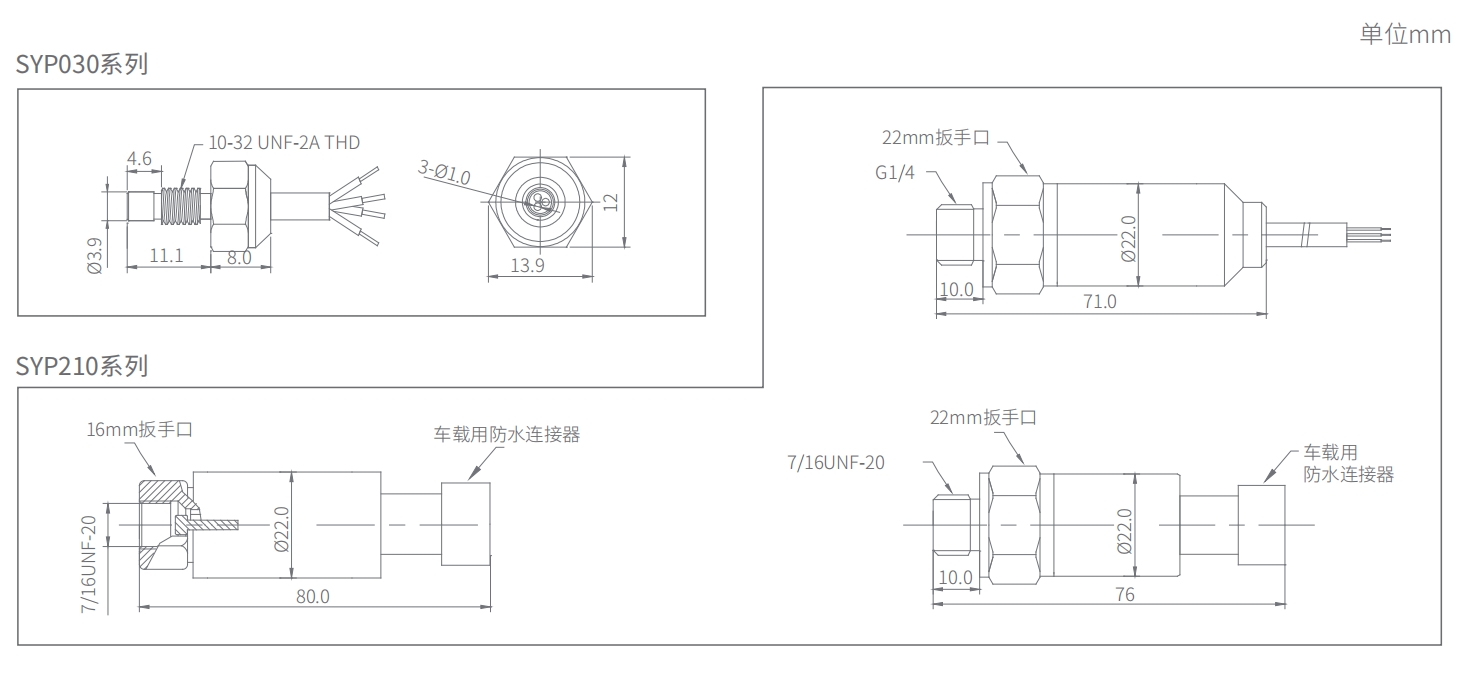

치수
