변위 센서
차동 변압기 변위 센서(LVDT)는 항공우주, 기계, 건설, 섬유, 철도, 석탄, 야금, 플라스틱, 화학공학, 연구 기관 등 국민경제의 다양한 산업에서 선형 변위, 신장, 진동, 물체 두께, 팽창 등을 측정하는 데 널리 사용될 수 있습니다. 이 제품은 미끄럼 접촉이 없고 수명이 길며 안전하고 신뢰성이 높은 특성을 가지고 있습니다.
LVDT는 탁월한 성능을 자랑하며, 9~28V DC의 편리한 단일 전원 공급 장치로 구동됩니다. 전자 회로는 스테인리스 스틸 금속 튜브에 밀봉되어 있어 습기와 먼지 등 혹독한 환경에서도 작동할 수 있습니다. 표준 0~5V 전압 신호, 4~20mA 전류 신호, RS485 디지털 신호 출력 등을 제공합니다.
LVDT 변위 센서는 분리형, 반발형, 공압형의 세 가지 기본 유형으로 제공되며, 고객 요구 사항에 따라 맞춤 제작이 가능합니다. 분리형 LVDT의 측정 범위는 0~500mm이며, 방수 및 방진 기능을 갖추고 있으며 동적 특성이 우수합니다. 반발형 LVDT의 측정 스트로크 범위는 0~100mm이며, 접촉 프로브는 내마모성 크롬 도금 경질 공구강으로 제작됩니다. 공압식 LVDT의 측정 스트로크 범위는 0~15mm이며, 작동 압력은 0.15~0.7MPa입니다.
최대 0.1μm의 분해능, 1μm의 반복성
접촉점 마찰 없음, 긴 수명
맞춤형 비표준 제품
-
응용 프로그램
-
기본 매개변수
-

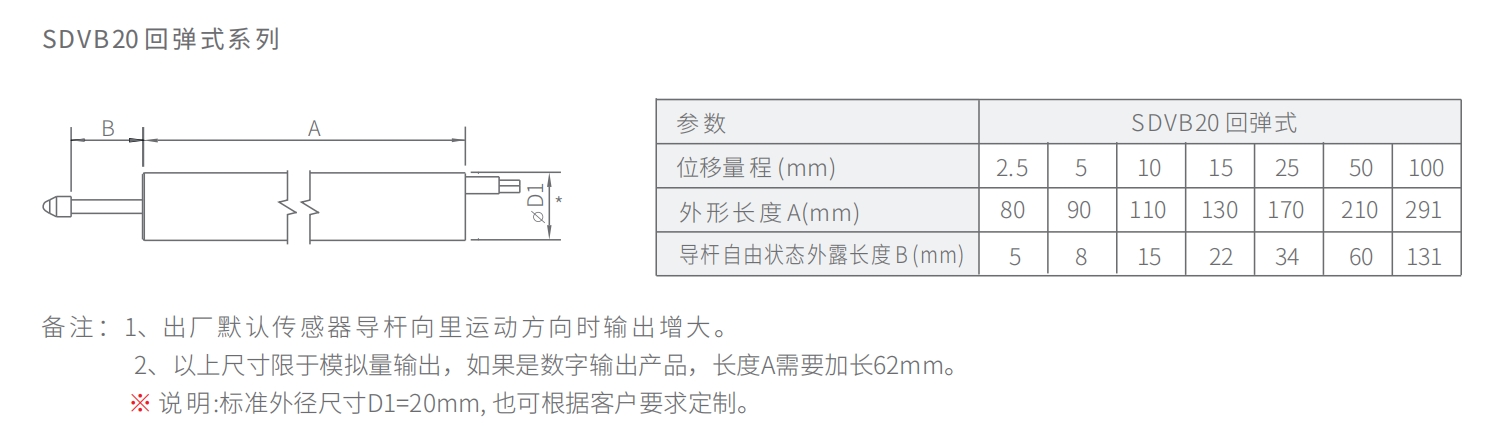

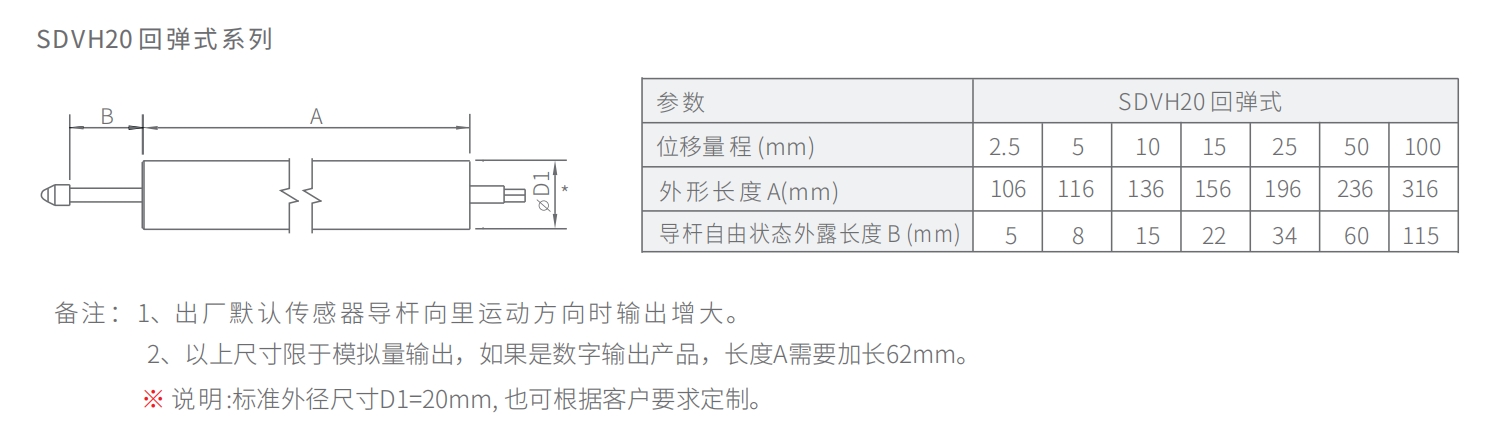

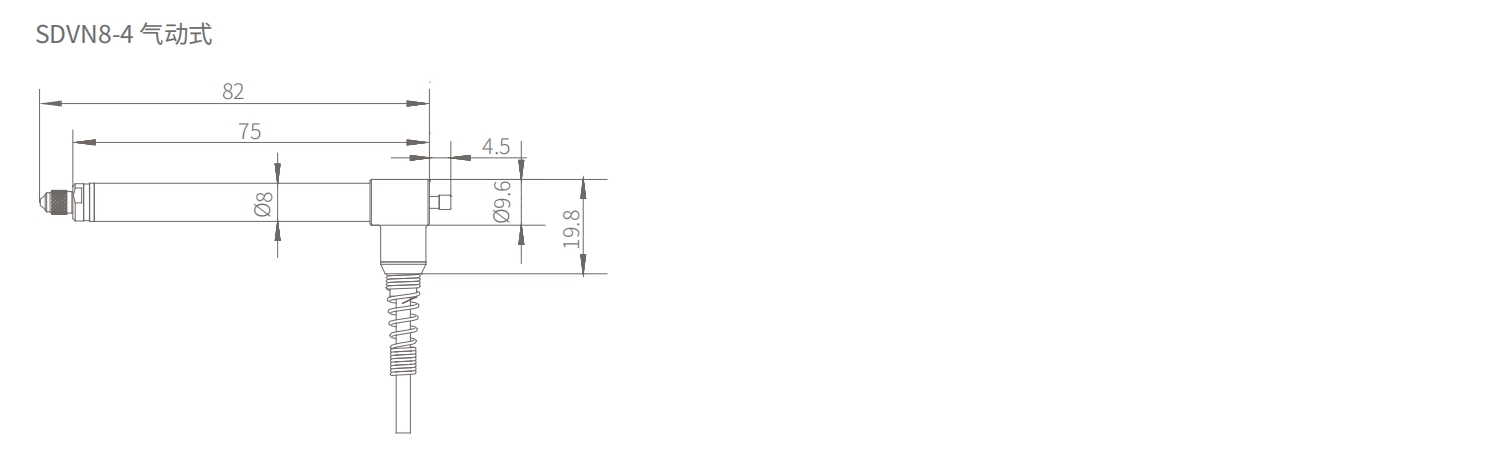

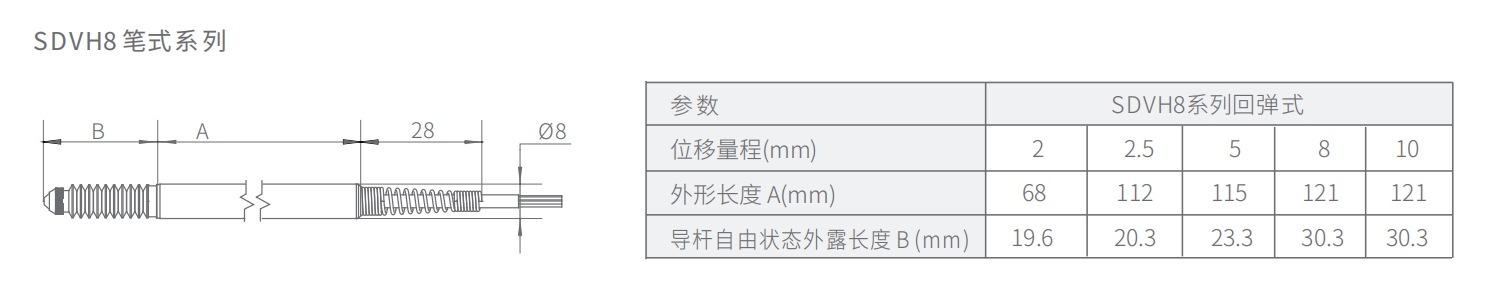

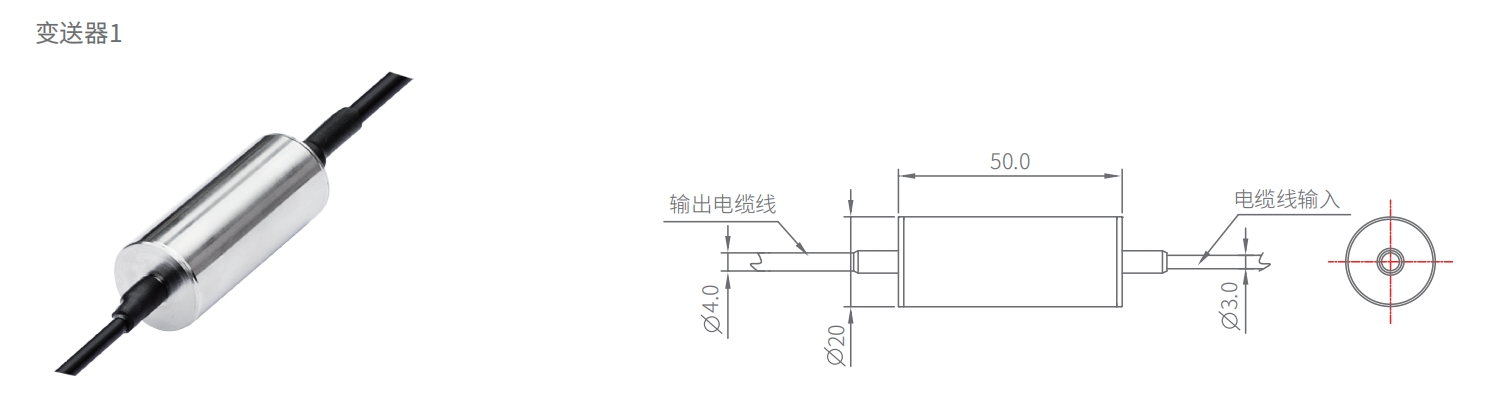

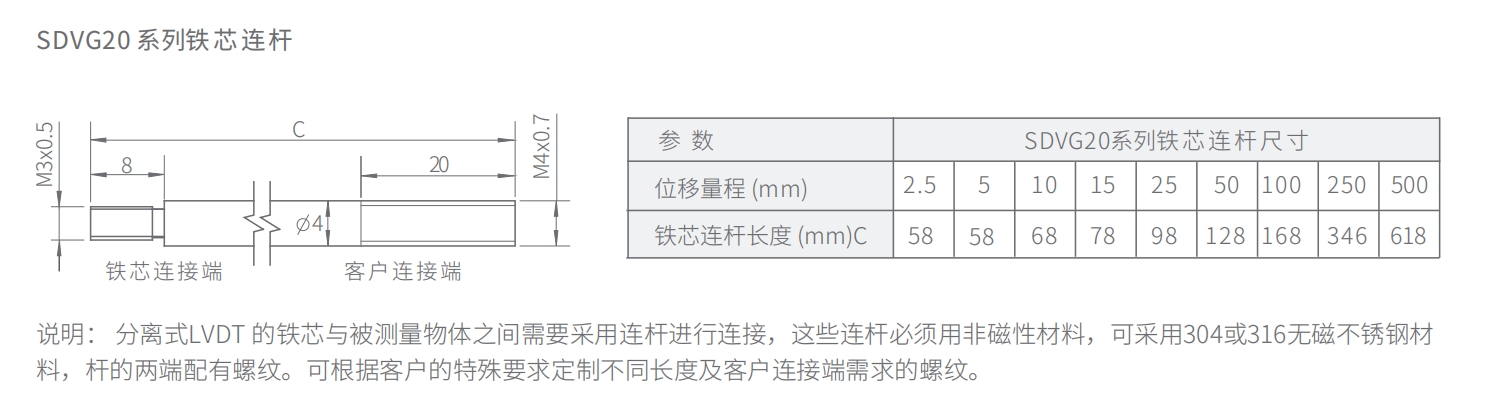

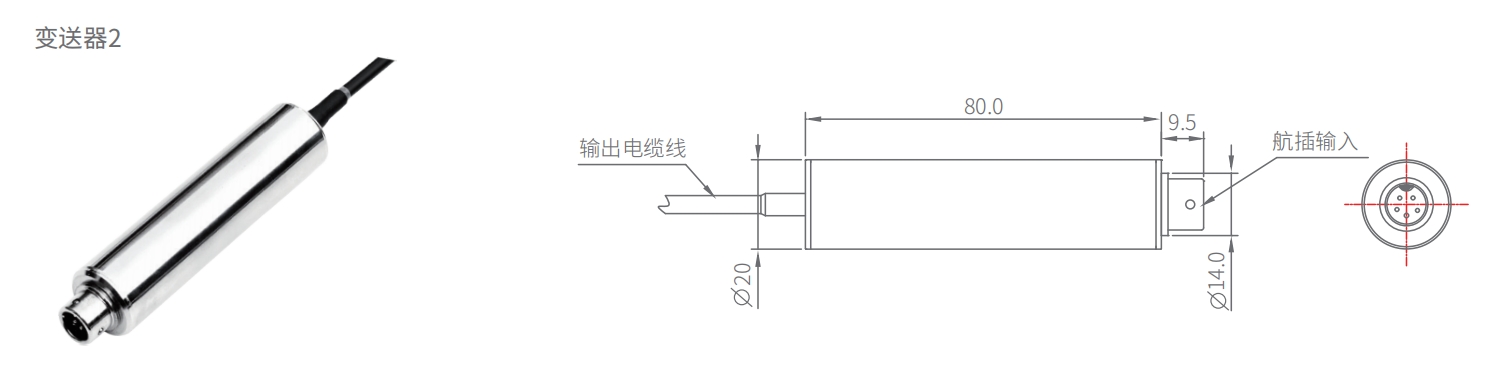

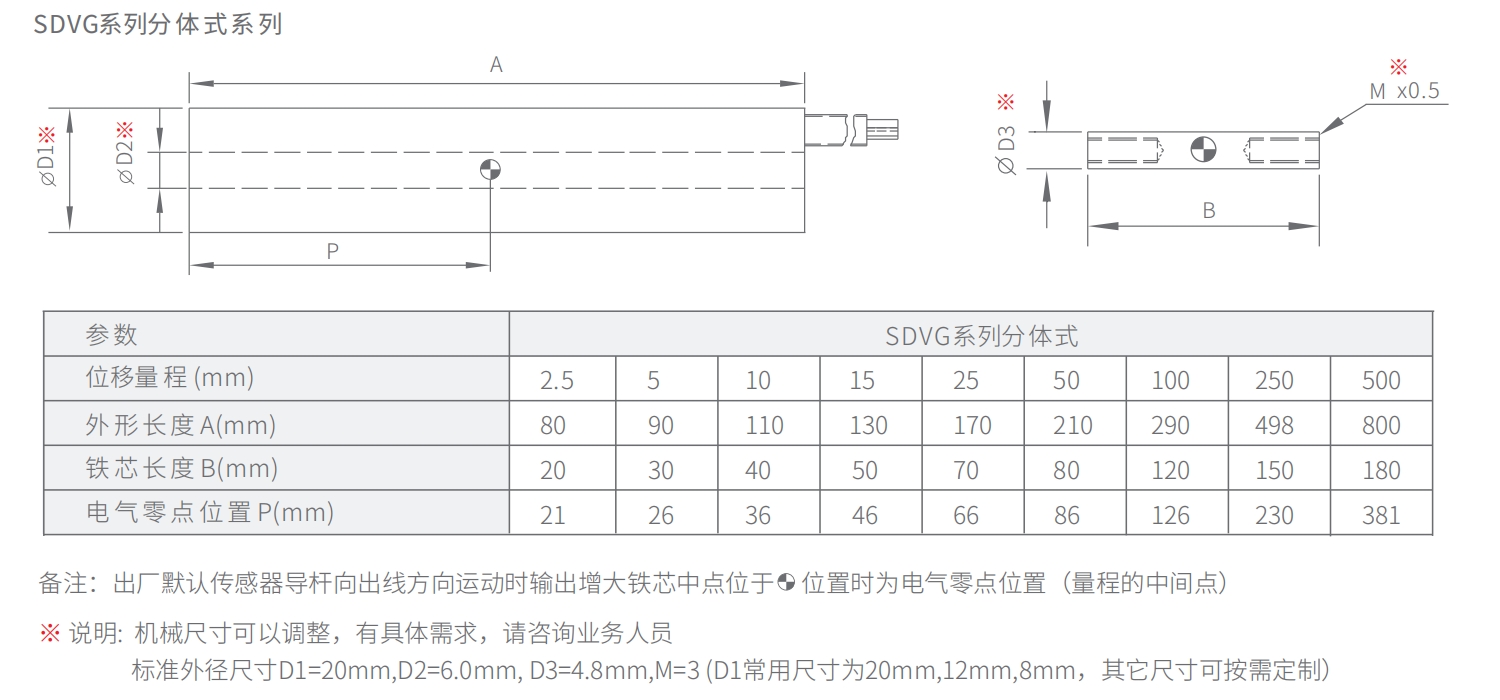

치수
-
모델
-
견적 요청
-
관련 상품

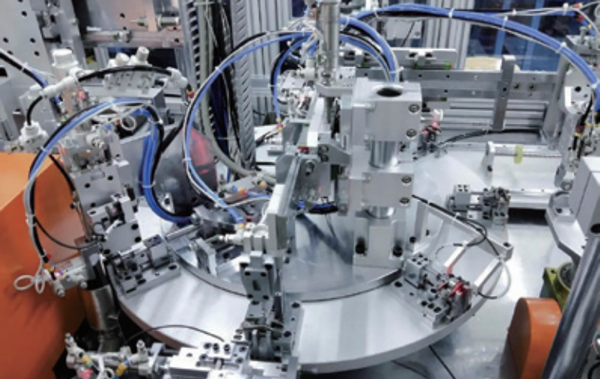

응용 프로그램
-
-
Precise measurement -
Mechanical equipment -
Industrial manufacturing
기본 매개변수
| SDVG20 시리즈 분할형 | SDVB20 시리즈 리바운드 타입 | SDVN8-4 공압 | SDVH8 펜 시리즈 | |
| 전원 공급 장치 | 9 ~28V 직류 | 여기 전압 3V rms | ||
| 작동 전류 | 전압 출력형 전원 공급 전류 ≤ 12mA | 여기 주파수 5KHz | ||
| 2선식 4~20mA 전류 출력형 LVDT, 전원전류 4~20mA | ||||
| 배수량 범위 | 2.5, 5, 10, 15, 25, 50, 100, 250, 500mm | 2.5, 5, 10, 15, 25, 50, 100mm | 4mm | 2, 5, 8, 10mm |
| 출력 신호 | 0~5V (9 ~28V DC供 电 电 压) | 통신 신호 (송신기와의 출력 신호는 좌측과 동일) | ||
| 0~10V(15~28V DC 공급 전압) | ||||
| 4~20mA(2선식, 15~28V DC 공급 전압) | ||||
| 디지털 출력(9~28V DC 공급 전압) | ||||
| 선형성 오차 | 아날로그 출력: ±0.25%FS, ±0.5%FS 및 기타 옵션 디지털 출력: 0.25%FS, 0.1%FS 및 기타 옵션 사용 가능 | |||
| 반복적인 오류 | ≤0.01%FS | 5㎛, 10㎛ | 1㎛ | 1μm, 5μm |
| 해결 | ≤ 0.1 μm(최대), 디지털 출력은 16비트입니다. | |||
| 작동 온도 | -25℃ ~ +85℃ | |||
| 온도계수 | 영점 ≤ 0.025% FS/℃ | |||
| 감도 ≤ 0.025% FS/℃ | ||||
| 작동 압력 | / | 0.03~0.06MPa | / | |
| 추력 | / | 0.25N(±0.05) | / | |
| 보호 등급 | IP64 | |||
