변위가 위치 감지를 위한 LVDT에서 유도 전압 변화를 일으키는 방식

차동 변압기 변위 센서(LVDT)는 다양한 산업 분야에서 선형 변위를 측정하는 데 사용되는 정밀 장치입니다. 심천 소웨이 테크놀로지 개발(Shenzhen Soway Technology Development Co., Ltd. )에서 제조하는 이 센서는 항공우주, 기계, 건설, 화학 공학 등의 산업에서 널리 사용됩니다. 차동 변압기 변위 센서(LVDT)의 핵심 기능은 전자기 유도 원리를 통해 기계적 변위를 전기 신호로 변환하는 능력에 있습니다. 본 논문에서는 변위가 차동 변압기 변위 센서(LVDT)에서 유도 전압 변화를 일으켜 정밀한 위치 감지를 가능하게 하는 방식에 중점을 둡니다.

차동 변압기 변위 센서(LVDT)의 전자기 유도 원리

차동 변압기 변위 센서(LVDT)는 전자기 유도 원리를 기반으로 작동합니다. LVDT는 1차 코일과 속이 빈 원통형에 감긴 두 개의 2차 코일로 구성됩니다. 흔히 전기자라고 불리는 가동형 강자성 코어가 속이 빈 원통형에 삽입됩니다. 1차 코일은 교류(AC) 전원에 의해 여자되고, 이 교류 전원은 2차 코일에 전압을 유도합니다.

변위가 차동 변압기 변위 센서(LVDT)의 유도 전압에 미치는 영향

차동 변압기 변위 센서(LVDT)의 기능 핵심은 가동 철심의 위치가 2차 코일의 유도 전압에 어떤 영향을 미치는지에 있습니다. 철심이 차동 변압기 변위 센서(LVDT)의 정중앙에 위치하면 1차 코일과 2차 코일 사이의 자속 쇄교는 대칭을 이룹니다. 이로 인해 두 2차 코일에는 크기가 같고 방향이 반대인 전압이 유도됩니다. 두 2차 코일 전압의 차이인 차동 출력 전압은 이 중앙 위치에서 0입니다.

그러나 코어가 중심에서 변위되면 자속 쇄교의 대칭성이 깨집니다. 이로 인해 2차 코일의 유도 전압이 변합니다. 코어에 가까운 2차 코일에 유도되는 전압은 증가하고, 다른 2차 코일의 전압은 감소합니다. 두 전압의 차이인 차동 출력 전압은 코어의 변위에 비례하여 변합니다.

차동 변압기 변위 센서(LVDT)의 전압 측정을 통한 위치 감지

차동 출력 전압은 코어의 변위에 정비례합니다. 이 전압을 측정하면 코어의 중심을 기준으로 한 정확한 위치를 파악할 수 있습니다. 변위와 유도 전압 사이의 관계는 선형적이기 때문에 차동 변압기 변위 센서(LVDT)는 위치 감지에 매우 정확합니다.

예를 들어, 차동 출력 전압이 양(+)이면 코어가 한쪽으로 이동했음을 나타내고, 음(-)이면 반대쪽으로 이동했음을 나타냅니다. 전압의 크기는 변위의 정도를 나타냅니다. 이러한 선형 관계를 통해 차동 변압기 변위 센서(LVDT)는 선형 변위, 신장, 진동 및 기타 위치 관련 매개변수를 정밀하게 측정할 수 있습니다.

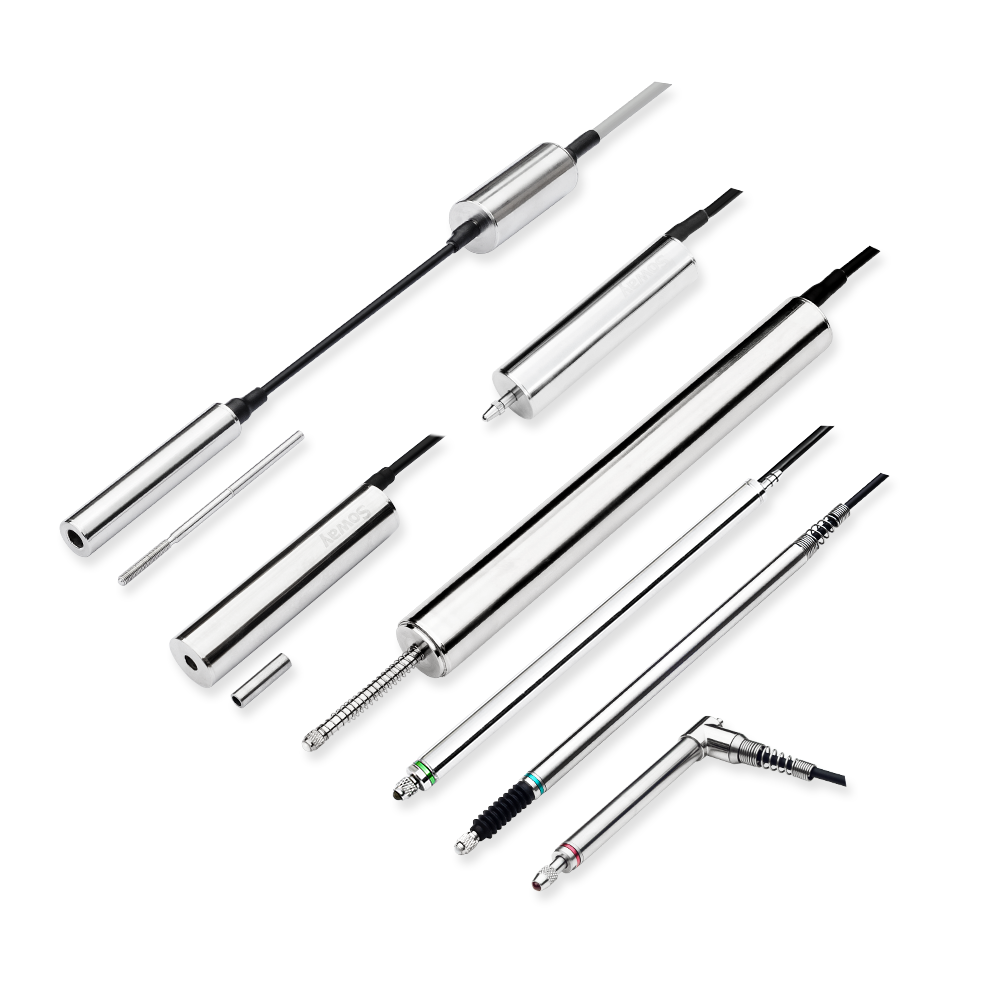

심천 소웨이 테크놀로지 개발 유한회사는 SDVG20 시리즈 분할형, SDVB20 시리즈 리바운드형, SDVN8-4 공압식, SDVH8 펜형 등 다양한 차동 변압기 변위 센서(LVDT)를 제공합니다. 이 모델들은 다양한 산업 분야의 요구를 충족하도록 설계되었으며, 높은 정밀도와 신뢰성을 바탕으로 위치 감지를 제공합니다.
